。濾板和濾框的側面有“耳子”支撐于機架的托板上，濾板和濾框間襯有作為過濾介質的濾紙（或?yàn)V布）起過濾作用
。在濾板和濾框相應位置上設有兩個通液孔
，當壓緊后構成為兩條完整的通道，耳子呈三角形的一邊導入臟油
，經過濾室過濾后，從另一相應通道（在耳子呈扇形的一邊引出干凈的油）
。過濾時臟油經輸入通道分配到各個濾框內
，通過濾紙將雜質過濾泄于濾板上，而匯集于輸出通道內
，排出機外。而臟物留在濾紙表面上
，臟油中的少量水份被濾紙中毛細管吸收
，當濾紙表面的濾渣逐漸增厚及濾紙中水份含量增多，過濾阻力增加
，當增加到一定程度（一般為0.2-0.35Mpa）應停止過濾，更換濾紙后
，繼續使用
。
齒輪泵與電動機用彈性橡膠墊連接，為避免壓力過高造成機械事故，在油泵的下部設有安全閥（產品出廠時已調節到規定的***高壓力值）根據用戶需要可將安全閥用力調定較低的數值上，但不允許調節到超過規定的***高壓力值。
齒輪泵和電動機裝在過濾部分的下面，油泵輸出的液體通過排送管、止推板輸送到過濾部分。
齒輪泵的齒輪由滾動軸承支撐，它是靠油泵本身輸送的油液來潤滑的。當箱內有存油時，可將回油閥打開，吸走存油，防止存油溢滿，泄于機外
。
產品用途
電廠、變電所（站）、油庫（包括工廠油庫）及有關工廠企業對變壓器油
、電容器油及各種絕緣材料油等油液進行過濾，去除其水份和雜質
，提高油液的耐壓強度
，對液壓用油、潤滑油等
，通過加溫
，降低粘度的方法
，亦可進行過濾
，以使廢油再生，節約能源
。
因受齒輪結構的制約，對高粘度的油液不適用；對汽油、煤油等無潤滑性的油類，根據用戶需要可選特殊材料及配用特種電機也可。當油水份過多時，應先將油加熱，使水份蒸發一部分之后再過濾，如油很臟，需經其它處理后再過濾。

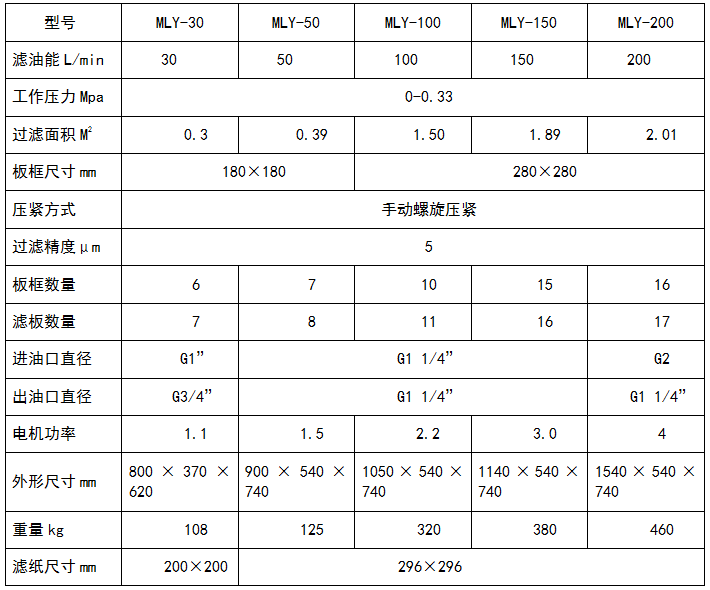

設備參數

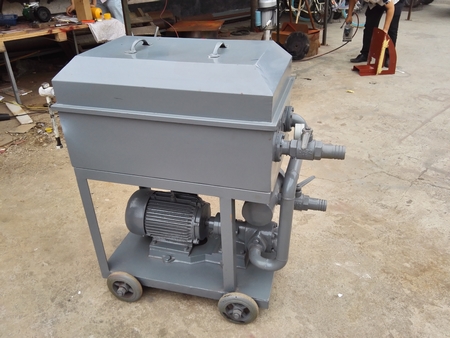

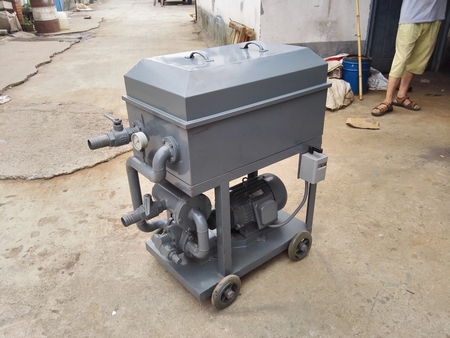

產品展示
邁特過濾 · 技術參數
邁特過濾設備攜手各行業打造滿足客戶需求產品的保障
| 設備原理: |
加壓過濾 |
設備型號: |
MLY-15~200 |
| 額定流量: |
30~200L/min |
額定壓力: |
0~0.33mpa |
| 過濾面積: |
0.3~2m2 |
過濾材料: |
濾油紙 |
| 材料規格: |
180*180/280*280/300*300 |
過濾精度: |
5um |
| 設備功率: |
見參數表 |
使用范圍: |
液壓油、透平油、變壓器油、食用油等 |
