、不銹鋼
-80~+450公稱壓力：0.6~6.4（150Lb~300Lb）
過濾精度：10~300目
連接方式：法蘭，對焊

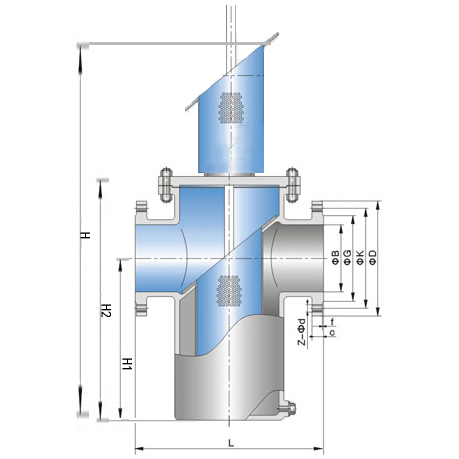

外形簡圖
選型參數：
濾器 型號 | 公稱通徑DN | Φ | L | H1 | H2 | H | 排污口 | 參考重量 |
MZLG-25×**/* | 25 | 76 | 220 | 160 | 260 | 480 | R1/2" | 12 |
MZLG-32×**/* | 32 | 76 | 220 | 165 | 270 | 495 | 16 |
MZLG-40×**/* | 40 | 108 | 280 | 180 | 300 | 550 | 23 |
MZLG-50×**/* | 50 | 108 | 280 | 180 | 300 | 550 | 28 |
MZLG-65×**/* | 65 | 133 | 330 | 220 | 350 | 650 | 48 |
MZLG-80×**/* | 80 | 159 | 340 | 260 | 400 | 740 | 65 |
MZLG-100×**/* | 100 | 219 | 420 | 310 | 470 | 880 | R1" | 126 |
MZLG-150×**/* | 125 | 273 | 480 | 360 | 550 | 910 | 186 |
MZLG-150×**/* | 150 | 273 | 500 | 430 | 620 | 1175 | 248 |
MZLG-200×**/* | 200 | 325 | 560 | 530 | 780 | 1875 | 292 |
MZLG-250×**/* | 250 | 640 | 660 | 640 | 930 | 2170 | 415 |
MZLG-300×**/* | 300 | 478 | 750 | 840 | 1200 | 2690 | 596 |
MZLG-400×**/* | 400 | 622 | 850 | 950 | 1300 | 2750 | R11/4" | 640 |
MZLG-450×**/* | 450 | 670 | 970 | 950 | 1350 | 2820 |
|
MZLG-500×**/* | 500 | 738 | 1030 | 1050 | 1460 | 2890 | 760 |
MZLG-550×**/* | 550 | 775 | 1070 |
|
|
| 1050 |
MZLG-600×**/* | 600 | 824 | 1220 |
|
|
| 1240 |
MZLG-700×**/* | 700 | 924 | 1320 |
|
|
| 1400 |
MZLG-800×**/* | 800 | 1020 | 1400 |
|
|
| R2" | 1560 |
MZLG-900×**/* | 900 | 1120 | 1520 |
|
|
| 1700 |
MZLG-500×**/* | 1000 | 1220 | 1620 | 1740 | 2500 | 4500 | 1850 |
選型原則
1 、進出口通徑
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑
，一般與進口管路口徑一致。
2
、公稱壓力
按照過濾管路可能出現的Z高壓力確定過濾器的壓力等級
。
3 、孔目數的選擇
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定
。
各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”
